BFS (Búsqueda en Amplitud)

BFS (Búsqueda en Amplitud)#

¿Qué es el BFS?

  • El BFS o búsqueda en amplitud (anchura) es uno de los algoritmos más simples de búsqueda en grafos.

  • Es el prototipo de muchos otros algoritmos importantes sobre grafos.

Intuición del BFS#

  • Se comienza con un nodo origen y se exploran todos los vecinos de este nodo.

  • A continuación, para cada uno de los vecinos se exploran sus respectivos vecinos adyacentes, y así sucesivamente hasta recorrer todo el grafo.

Descripción formal#

Dado un grafo \(G = (V, E)\) y un vértice origen \(s\):

  • El BFS explora sistemáticamente las aristas de \(G\) para descubrir cada vértice alcanzable desde \(s\).

  • Calcula la distancia mínima (en cantidad de vértices) de \(s\) a cada vértice alcanzable.

  • Produce un árbol BF con \(s\) como raíz y todos los vértices alcanzables desde él.

  • Funciona tanto para grafos dirigidos como no dirigidos.

Información que proporciona el árbol BF#

Para cada vértice \(v\) alcanzable desde \(s\), el camino simple de \(s\) a \(v\) en el árbol BF corresponde al camino más corto (en número de aristas) de \(s\) a \(v\) en el grafo.

¿Por qué se llama búsqueda por anchura?

  • El algoritmo toma este nombre porque expande uniformemente la frontera entre los vértices descubiertos y los no descubiertos.

  • Descubre todos los vértices a una distancia \(k\) desde \(s\) antes de descubrir alguno a distancia \(k + 1\).

Mecanismo de progreso del BFS#

  • BFS colorea cada vértice de blanco, gris o negro.

  • Todos los vértices comienzan como blancos y cambian de color a medida que se descubren.

Color

Significado

Blanco

No descubierto

Gris

Descubierto, pero con vecinos sin explorar

Negro

Todos sus vecinos han sido explorados

  • Si \((u, v) \in E\) y \(u\) es negro, entonces \(v\) ya debe ser gris o negro.

  • Los vértices grises representan la frontera entre descubiertos y no descubiertos.

Construcción del árbol BF#

  • Inicialmente, el árbol BF solo contiene la raíz, es decir, el vértice origen \(s\).

  • Cuando la búsqueda descubre un vértice blanco \(v\) al explorar la lista de adyacencia de un vértice \(u\), se añaden \(v\) y la arista \((u, v)\) al árbol.

  • \(u\) se convierte en el padre o predecesor de \(v\).

  • Cada vértice tiene a lo sumo un padre, ya que se descubre una sola vez.

  • Las relaciones de ancestro y descendiente se definen con respecto a la raíz \(s\).

Suposiciones antes de presentar el algoritmo#

  • El grafo de entrada \(G = (V, E)\) se representa mediante listas de adyacencia.

  • A cada vértice se le asignan los siguientes atributos:

    • u.color: color del vértice

    • u.π: predecesor

    • u.d: distancia desde el vértice origen \(s\)

  • Se utiliza una cola \(Q\) para manejar los vértices grises.

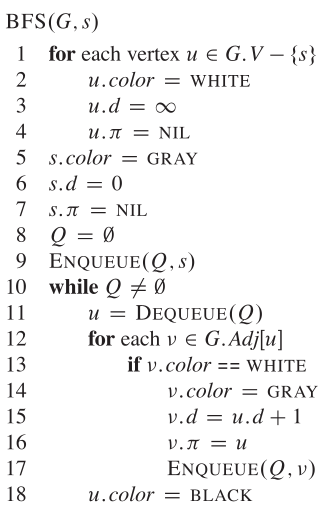

Pseudocódigo del BFS#

Pseudocódigo BFS#

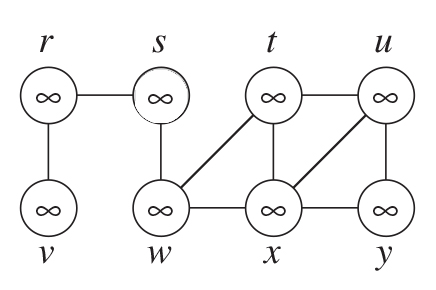

Ejemplo visual en un grafo no dirigido#

BFS

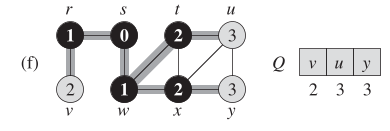

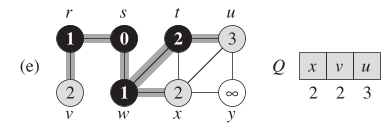

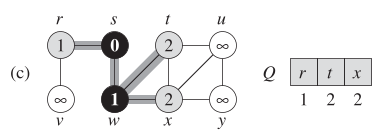

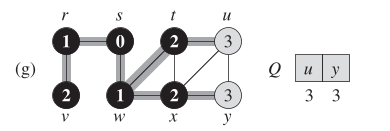

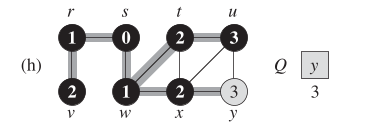

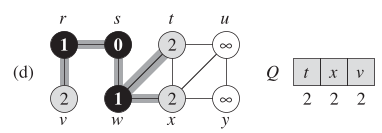

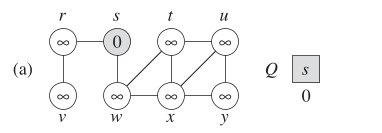

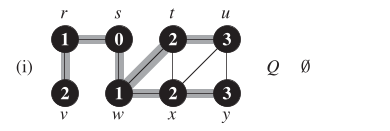

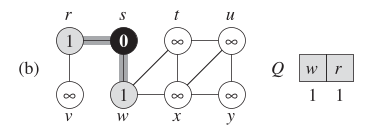

Ejemplo paso a paso#

BFS Ejemplo 1 BFS Ejemplo 1 BFS Ejemplo 1 BFS Ejemplo 1 BFS Ejemplo 1 BFS Ejemplo 1 BFS Ejemplo 1 BFS Ejemplo 1 BFS Ejemplo 1

Complejidad temporal#

  • \(O(V + E)\)

Donde:

  • \(V\) = número de vértices

  • \(E\) = número de aristas

¿Qué es un árbol BF?

  • El BFS construye un árbol de búsqueda en amplitud (árbol BF) a medida que recorre el grafo.

  • Este árbol corresponde a los atributos de predecesores (\(π\)).

  • Sea un grafo \(G = (V, E)\) con vértice origen \(s\). Se define el subgrafo de predecesores \(G_{π}\) como:

\[ V_{π} = \{v \in V : v.π \neq NIL\} \cup \{s\} \]
\[ E_{π} = \{(v.π, v) : v \in V_{π} - \{s\}\} \]

  • El grafo de predecesores \(G_{π}\) es un árbol BF si \(V_{π}\) consiste en los vértices alcanzables desde \(s\), y para todo \(v \in V_{π}\), el subgrafo \(G_{π}\) contiene un único camino simple de \(s\) a \(v\) que también es el camino más corto en \(G\).
