Arboles AVL#
¿Qué es un árbol AVL?
Es un árbol binario de búsqueda balanceado en altura.
Su nombre proviene de las iniciales de sus dos creadores, Adelson-Velskii y Landis.
Fue el primer ABB balanceado publicado en la historia.
Este árbol permite implementar las operaciones de diccionario, todas en tiempo logarítmico, gracias a la noción de balanceo que utiliza.
¿Cuál sería un concepto clave a la hora de hablar de balanceo en altura?
Definición de factor de balanceo
Se define el factor de balanceo de un nodo \(v\) de un árbol binario como:
Mientras cada nodo de un árbol rojinegro tiene un color, en el AVL cada nodo tiene un \(fb\).
¿Cuándo estaría balanceado en altura un árbol binario?
Estaría balanceado en altura si para cada nodo \(v\), \(|fb(v)| \leq 1.\)
En particular, cada nodo de un AVL tendría un factor de balanceo \(0\), \(1\) o \(-1\).
¿Qué propiedades debe cumplir un ABB para ser un árbol AVL?
Los subárboles de cada nodo difieren en altura en 1 como máximo.
Cada subárbol es un árbol AVL.
¿Qué beneficios brinda un árbol AVL?
Gracias al balanceo se garantiza que sus operaciones tengan un coste logarítmico.
¿Qué operaciones difieren entre un árbol de búsqueda binaria y un AVL?
Inserción
Eliminación

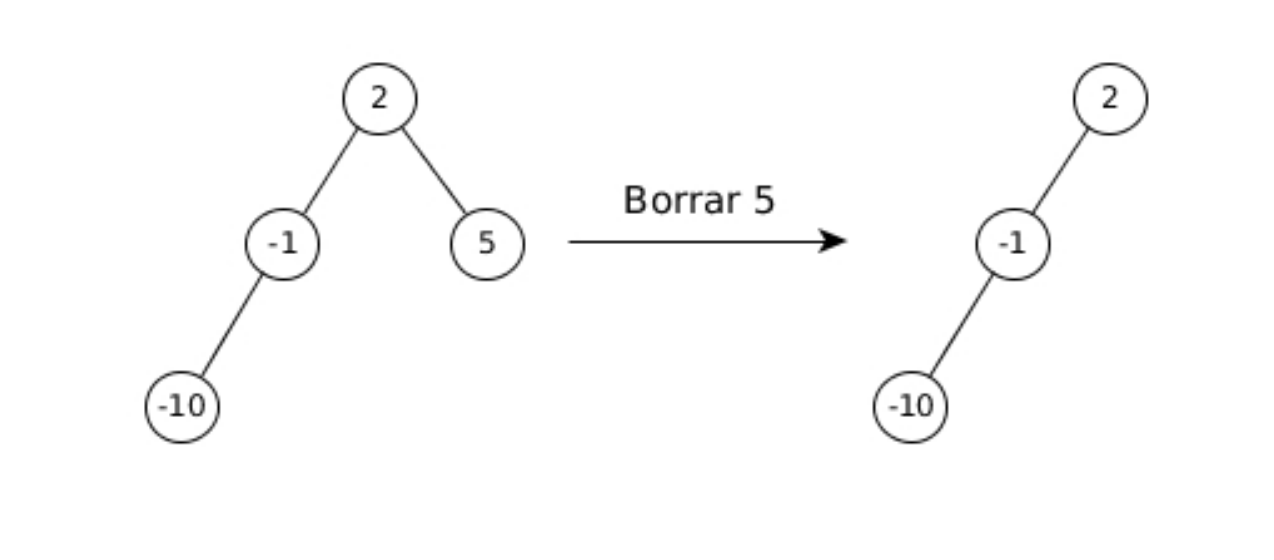

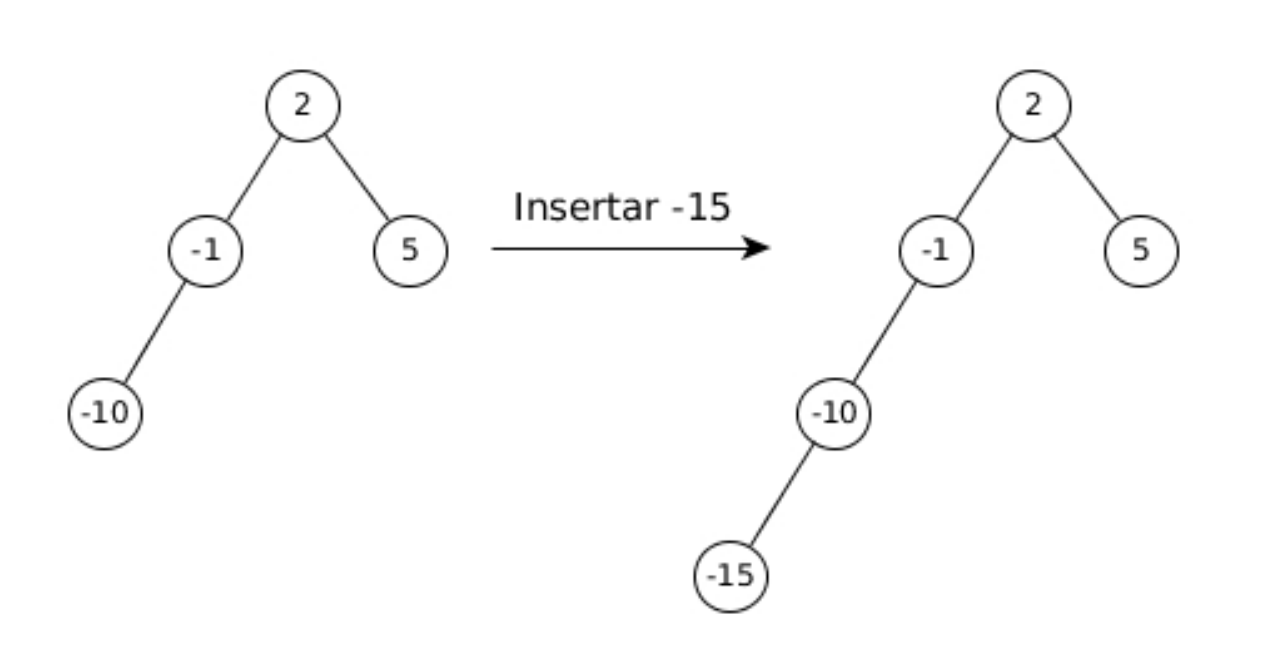

Imágenes de AVL
¿Cuál sería el esquema de operaciones para la inserción y la eliminación en un árbol AVL?
Realizar la operación como en un ABB.
Rebalancear aquellos nodos desbalanceados.
Rotaciones#
¿Cómo solucionamos el problema de los nodos desbalanceados?
Se realiza, sobre ciertos nodos, una clase de operaciones que se conocen como rotaciones.
El objetivo es recuperar la condición de AVL:
Arreglar los factores de balanceo
Mantener el invariante de ABB

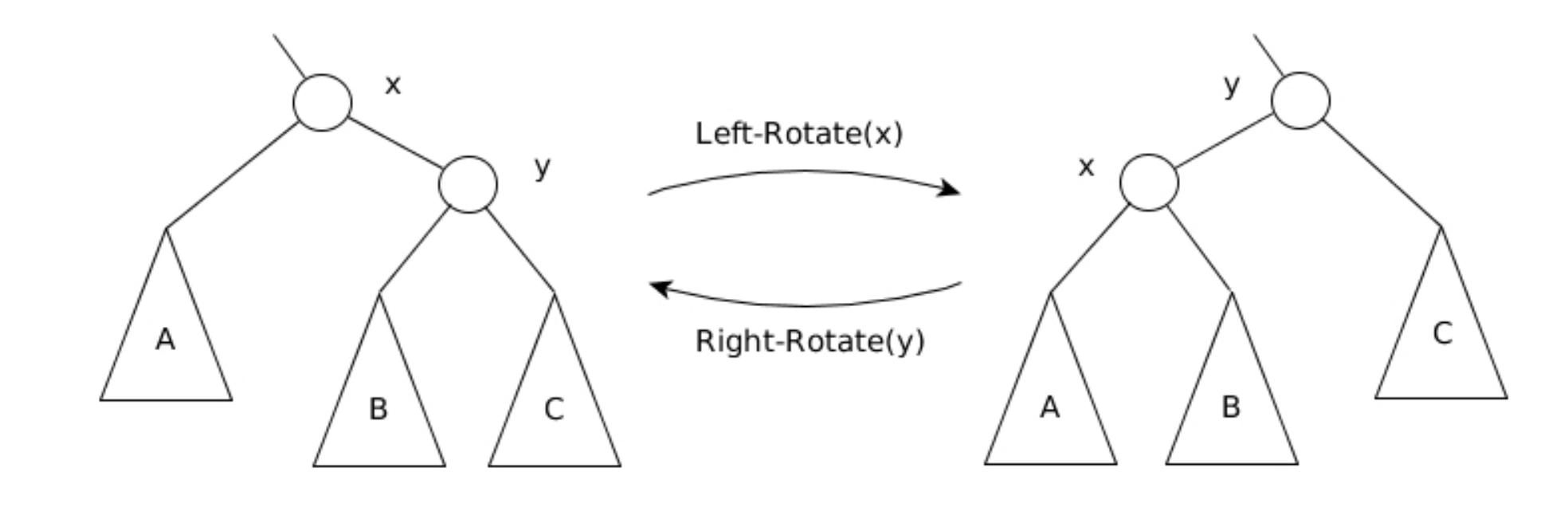

¿Qué operaciones de rotación se utilizan?
Rotación a la izquierda
Rotación a la derecha
Rotaciones
¿Qué se ha de notar con respecto a estas rotaciones?
Estas operaciones son independientes de cualquier noción de balanceo.
Son aplicables en cualquier ABB, puesto que preservan el invariante de representación de estos árboles.
Al aplicar cualquiera de las rotaciones a un ABB, el resultado es otro ABB.
Las dos operaciones son una inversa de la otra.
¿Qué hace \(LEFT-ROTATE(x)\)?
Toma un nodo \(x\), que debe tener un hijo derecho \(y\)
Rota hacia la izquierda a \(x\), dejando a \(y\) como raíz del subárbol
Cuelga a la derecha de \(x\) el subárbol izquierdo de \(y\) (si hubiera uno).
Nótese que al rotar a \(x\) a la izquierda, estamos bajando a este nodo y levantando al nodo \(y\).
¿Qué hace \(RIGHT-ROTATE(y)\)?
Toma un nodo \(y\), que debe tener un hijo izquierdo \(x\)
Rota hacia la derecha a \(y\), dejando a \(x\) como raíz del subárbol
Cuelga a la izquierda de \(y\) el subárbol derecho de \(x\) (si hubiera uno).
Nótese que al rotar a \(y\) a la derecha, estamos bajando a este nodo y levantando al nodo \(x\).
¿Intuitivamente, cómo se utilizarán estas operaciones?
Utilizaremos
LEFT-ROTATE(x)para trasladar un poco del peso del subárbol derecho hacia el izquierdo.RIGHT-ROTATE(y), contrariamente, para llevar peso del subárbol izquierdo hacia el derecho.En este caso, cuando hablamos de peso, no nos referimos a una cantidad de nodos sino a una altura, que es aquello que intentamos balancear.
Casos de desbalanceo#
¿Qué se debe hacer cuando al realizar una inserción o eliminación algunos factores de balanceo son estrictamente mayores que 1?
Resulta conveniente resolver cada uno de estos problemas progresivamente.
Rebalanceando los nodos más profundos.
Continuando hacia los más cercanos a la raíz.
Por esta razón, es útil plantearse los distintos escenarios en los que tenemos un subárbol cuya raíz está desbalanceada en una unidad (es decir, tiene factor de balanceo -2 o 2), pero tal que todo otro nodo debajo de dicho nodo está balanceado.

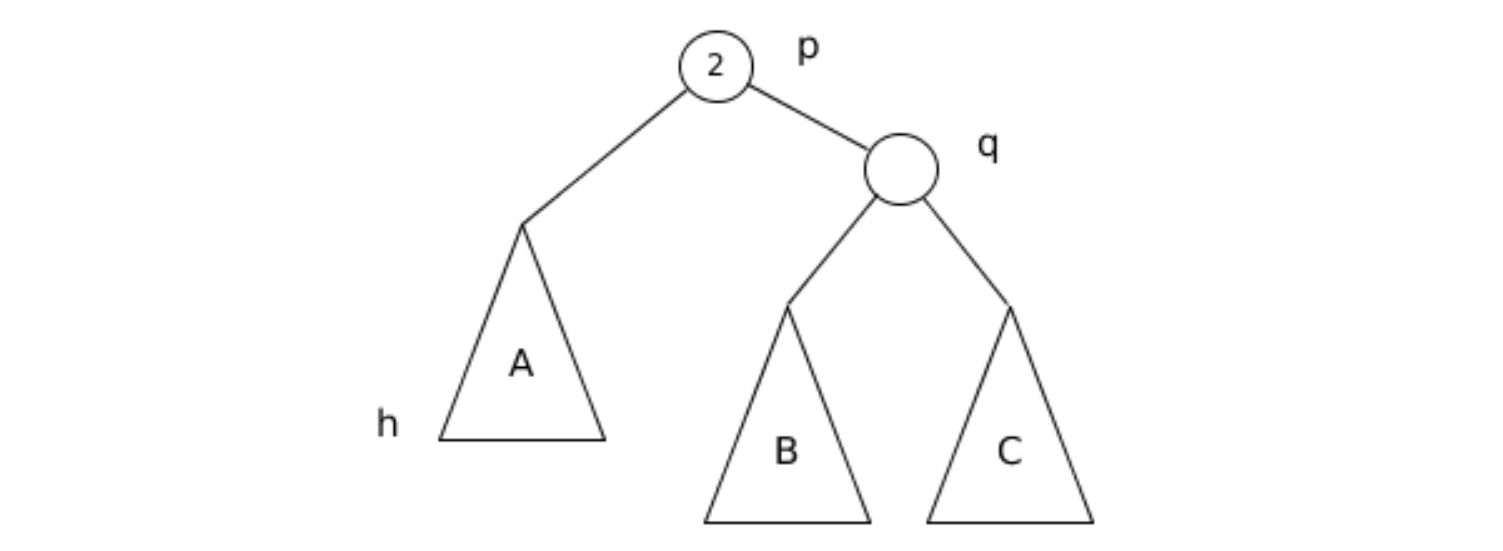

Análisis de caso: fb(p) = 2
Llamemos \(p\) a la raíz de un subárbol.
Se toma el caso \(fb(p) = 2\).
Supongamos que el subárbol izquierdo de \(p\) tiene altura \(h\).
El subárbol derecho de \(p\) tiene altura \(h + 2\).
Este subárbol derecho debe tener al menos dos nodos, con lo cual podemos nombrar \(q\) a su raíz.
¿Qué hacemos ahora?
Dividimos nuevamente en casos, según el valor de \(fb(q)\).
Como asumimos que todos los nodos debajo de \(p\) están balanceados, debe ser \(fb(q) \in \{-1, 0, 1\}\).

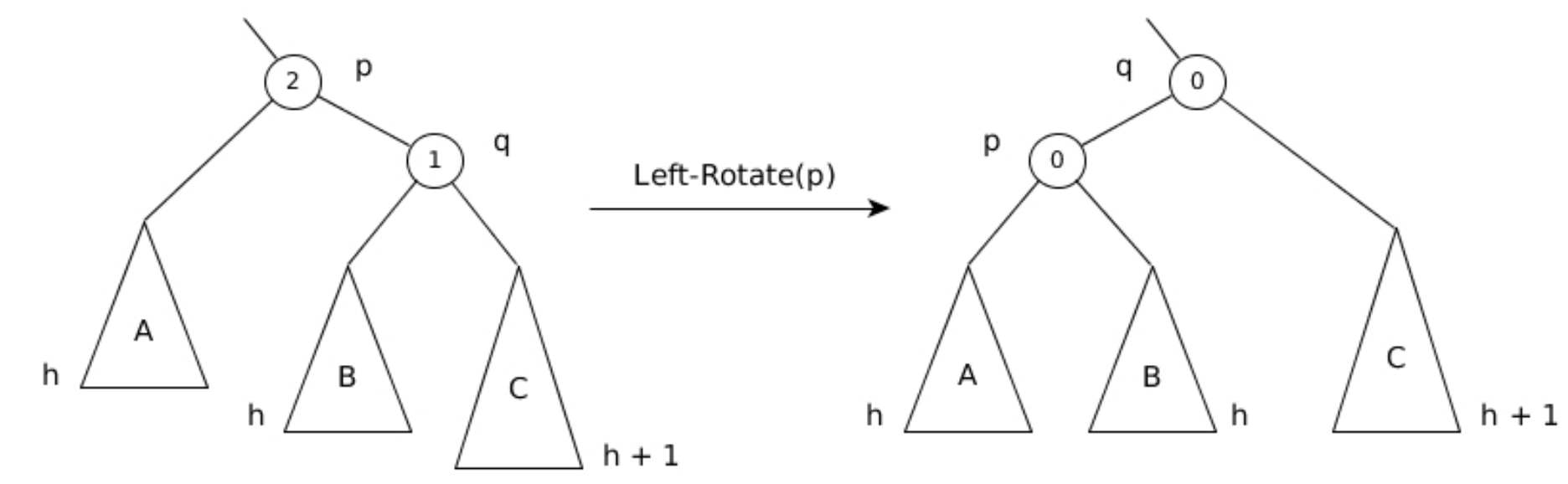

Caso A: \(fb(q) = 1\)
Esto determina las alturas de ambos subárboles de \(q\).
Como el subárbol derecho de \(p\) es mucho más alto que el izquierdo, debemos realizar algún tipo de rotación que traslade peso desde la derecha hacia la izquierda.
Se ejecuta \(LEFT-ROTATE(p)\) y se restablece el balance.

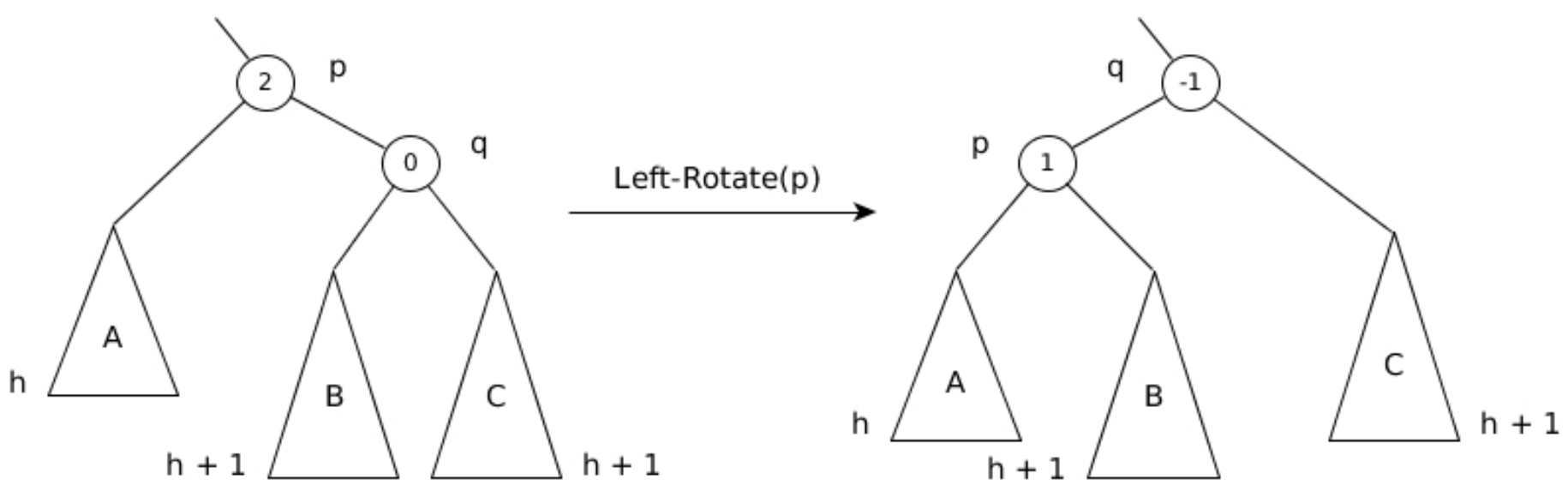

Caso B: \(fb(q) = 0\)
De nuevo, el subárbol derecho de \(p\) es más alto que el izquierdo.
Se ejecuta \(LEFT-ROTATE(p)\) y se restablece el balance.

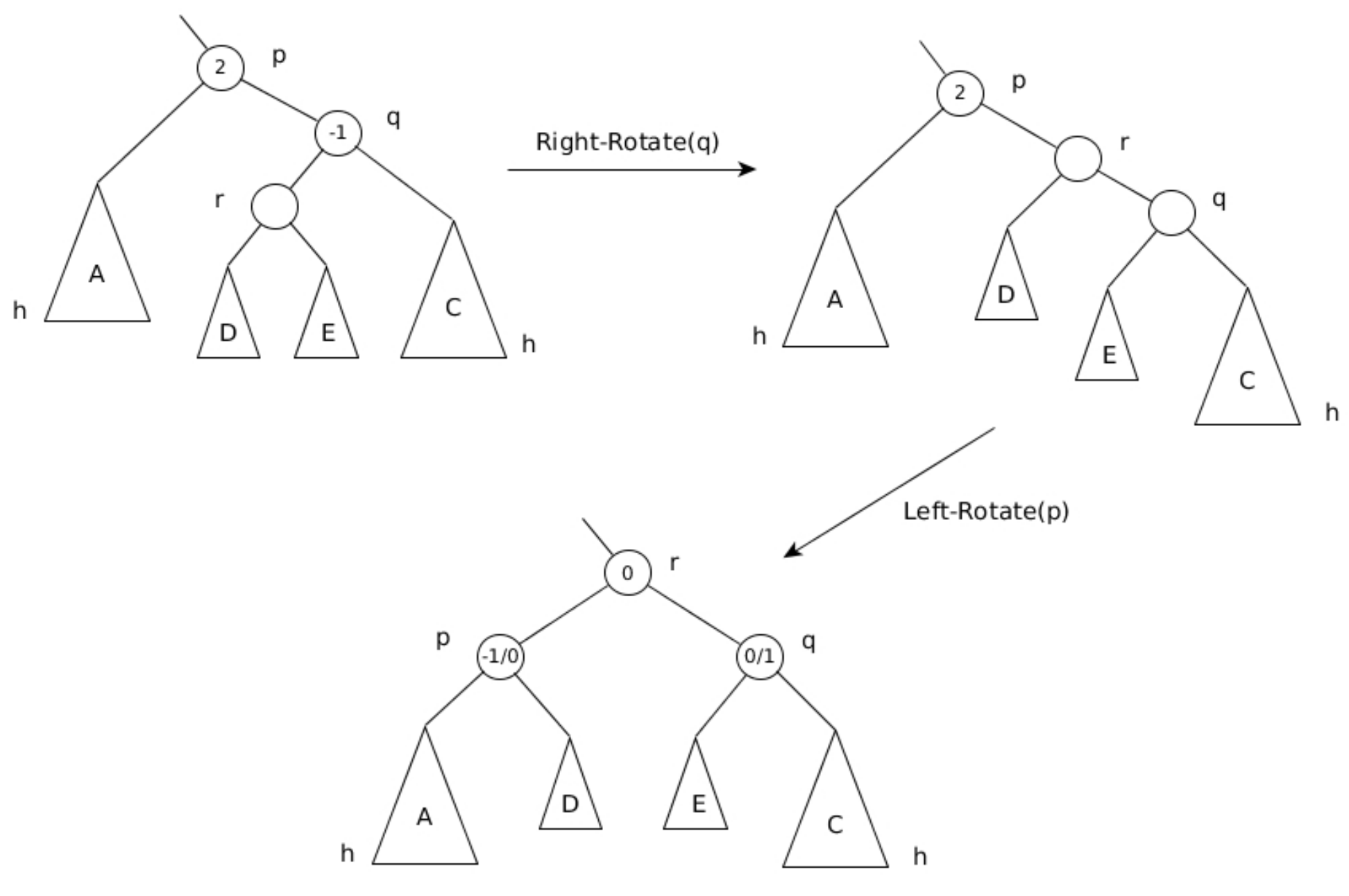

Caso C: \(fb(q) = -1\)
Este caso requiere un tratamiento especial.
Se verá con una doble rotación: primero \(RIGHT-ROTATE(q)\), luego \(LEFT-ROTATE(p)\).
¿Qué casos restan?
Cuando \(fb(p) = -2\)
Dividimos nuevamente en casos según el valor de \(fb(q)\)
Como asumimos que todos los nodos debajo de \(p\) están balanceados, debe ser \(fb(q) \in \{-1, 0, 1\}\).
Estos casos son completamente simétricos a los tres previos (A, B y C).

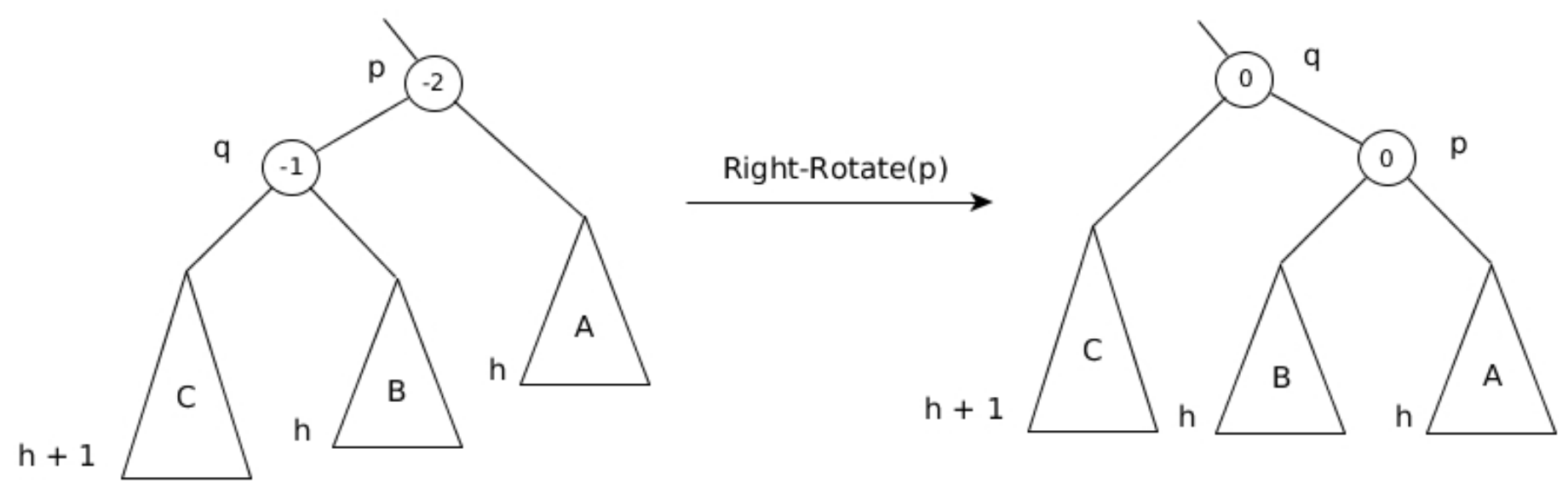

Caso D: \(fb(q) = -1\)

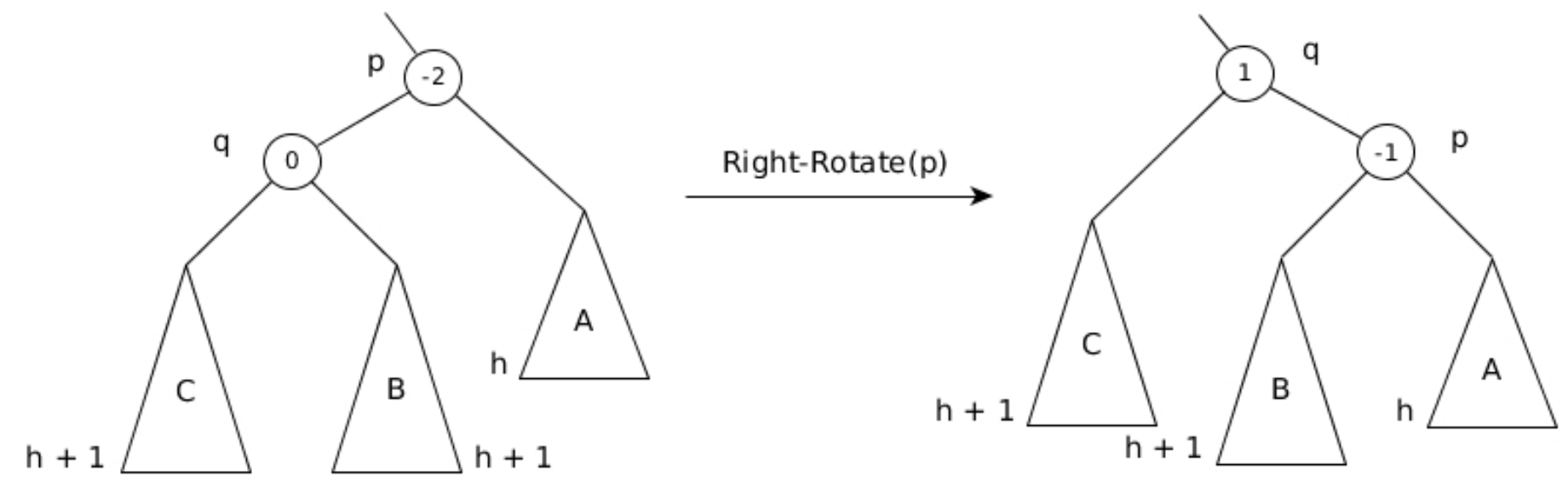

Caso E: \(fb(q) = 0\)

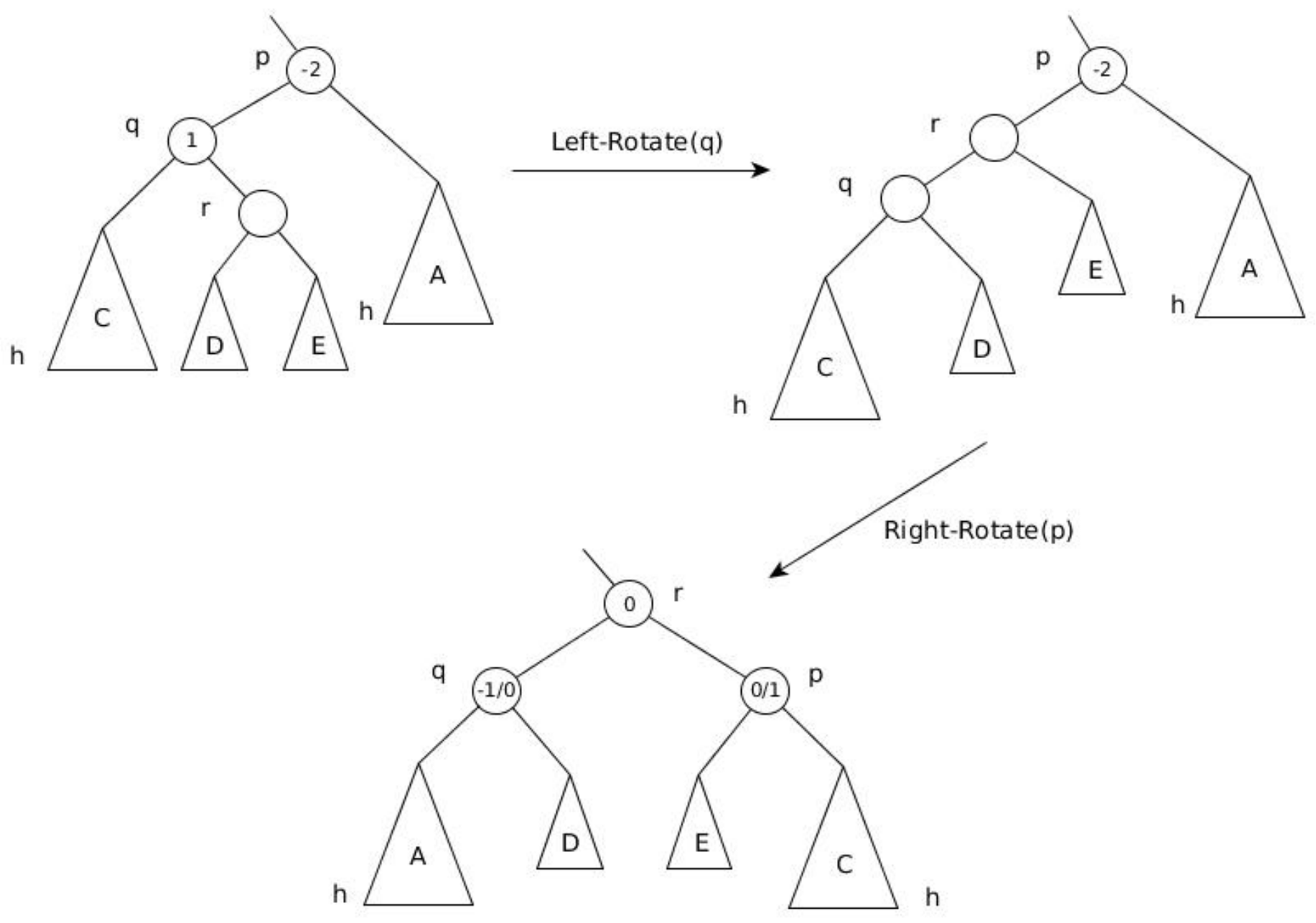

Caso F: \(fb(q) = 1\)
Inserción#
¿Cómo es la inserción de un nodo en un árbol AVL?
La inserción en un AVL agrega un nuevo nodo como una hoja del árbol.
Esto implica que sólo pueden cambiar los factores de balanceo de nodos que se encuentren en el camino entre la raíz y el nodo agregado.
Si se logra rebalancear cada factor desbalanceado a lo largo de este camino, se restablecería el balance en todo el árbol.
Esta idea motiva el algoritmo de inserción sobre árboles AVL.

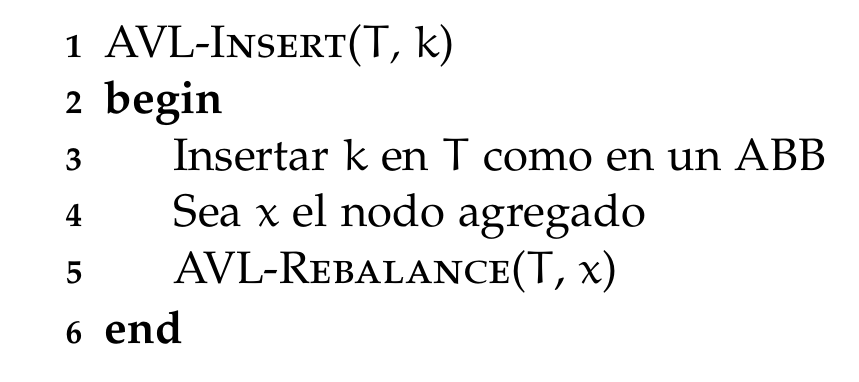

¿Cuál es el pseudocódigo para el algoritmo de inserción en un árbol AVL?

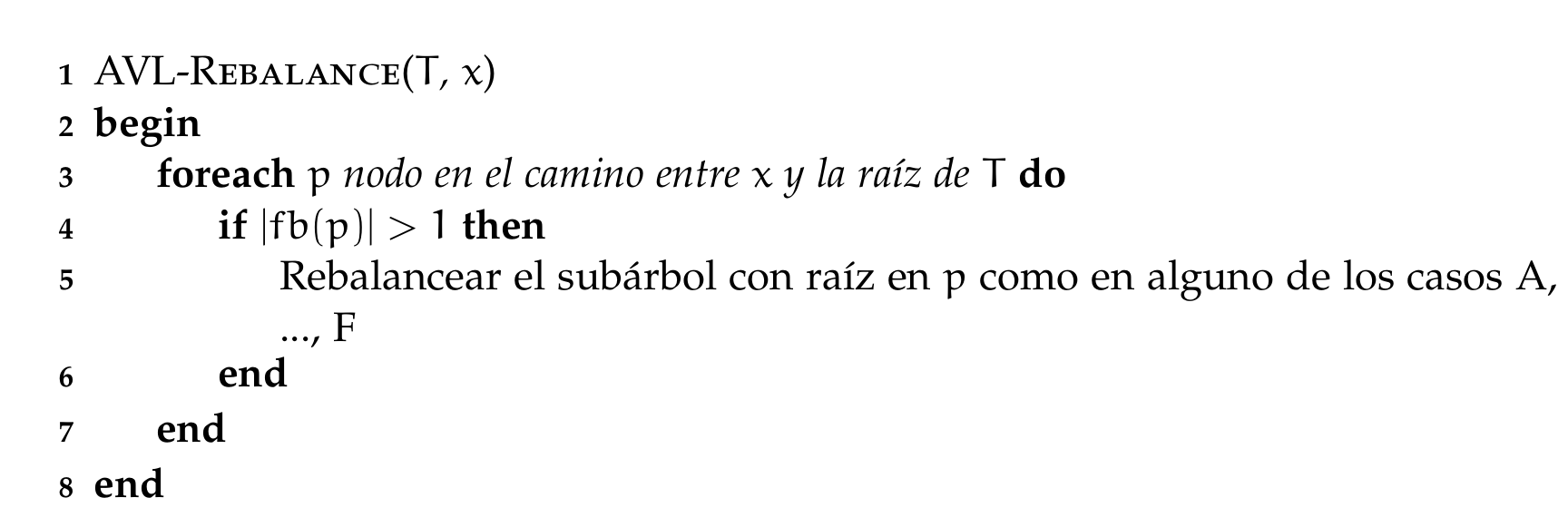

¿Cuál es el pseudocódigo para el rebalanceo en un árbol AVL?
Eliminación#
¿Cómo es la eliminación de un nodo en un árbol AVL?
Al igual que en la inserción, el borrado de nodos sólo modifica, a lo sumo en una unidad, los factores de balanceo de nodos entre cierto nodo particular (que depende del caso de borrado del ABB) y la raíz.
Si se logra rebalancear cada factor desbalanceado a lo largo de este camino, se restablecería el balance en todo el árbol.

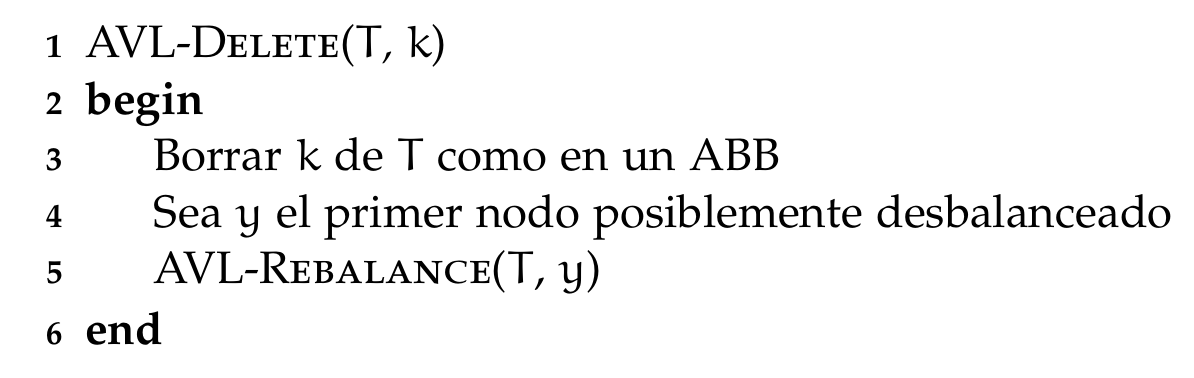

¿Cuál es el pseudocódigo para el algoritmo de eliminación en un árbol AVL?
